Softwarelösungen für industrielle Bildverarbeitung und AOI
OCvis, CV-Inspect und OCTUMISEr – passend zu Prüfaufgabe, Kamerakonzept und Produktionsumgebung
Eine zuverlässige industrielle Bildverarbeitung benötigt mehr als leistungsfähige Kameras und geeignete Beleuchtung. Die Software verbindet Bildaufnahme, Auswertung, Bedienung, Datenverarbeitung und Kommunikation mit der Produktionsanlage zu einem durchgängigen Prüfsystem.
OCTUM entwickelt eigene Softwarelösungen für unterschiedliche Anlagen- und Anwendungskonzepte:
- OCvis als browserbasierte Plattform für klassische Bildverarbeitung und Deep Learning
- CV-Inspect als Systemsoftware für PC-basierte Mehrkamera-Prüfsysteme
- OCTUMISEr als zentrale Bedien- und Verwaltungssoftware für Cognex In-Sight Sensoren
Welche Software geeignet ist, hängt nicht allein von der Prüfaufgabe ab. Entscheidend sind auch Kameraanzahl, Anlagenarchitektur, Taktzeit, Benutzerkonzept, vorhandene Hardware und regulatorische Anforderungen.
Sie haben Fragen?
Sprechen Sie direkt mit einem unserer
Experten unter +49 7062 91494-0
oder schreiben Sie uns über unser Kontaktformular
Drei Softwarelösungen – ein gemeinsames Ziel
Alle drei OCTUM Softwarelösungen unterstützen die zuverlässige optische Qualitätskontrolle in industriellen Produktionsprozessen. Sie unterscheiden sich jedoch deutlich in Architektur, Einsatzgebiet und technischem Schwerpunkt.
OCvis – Plattform für klassische Bildverarbeitung und Deep Learning
OCvis ist die aktuelle Softwareplattform von OCTUM für industrielle Bildverarbeitung und automatische optische Inspektion.
Die Software kombiniert regelbasierte Bildverarbeitung mit Deep-Learning-Verfahren innerhalb eines gemeinsamen Prüfablaufs. Prüfprogramme werden grafisch aus mehr als 70 Modulen aufgebaut. Verarbeitung und Bedienung sind über eine Client-Server-Architektur voneinander getrennt, die Visualisierung erfolgt browserbasiert.
OCVis ist besonders geeignet für neue, flexible Bildverarbeitungssysteme, bei denen unterschiedliche Prüfverfahren, frei wählbare GenICam-Kameras, Multi-User-Betrieb und zukünftige Erweiterbarkeit im Vordergrund stehen.
Typische Anwendungen:
- Oberflächen- und Anomalieprüfung mit Deep Learning
- Montage- und Vollständigkeitskontrolle
- geometrische Messungen
- OCR-, OCV- und Codeprüfung
- kombinierte regelbasierte und KI-gestützte Inspektion
- browserbasierte Bedienung mehrerer Nutzer
- Neuanlagen und zukunftsorientierte Retrofit-Projekte
- Anwendungen mit individuellen Dashboards und umfangreicher Datenintegration
CV-Inspect – parametrierbare Software für komplexe Mehrkamerasysteme
CV-Inspect ist die etablierte, modulare Systemsoftware von OCTUM für PC-basierte Bildverarbeitungssysteme.
Die Software wird aus wiederverwendbaren Modulen, Kontrollelementen und Prüfsequenzen aufgebaut. Sie unterstützt bis zu zehn stationäre oder robotergeführte Kameras, die synchron oder asynchron betrieben werden können.

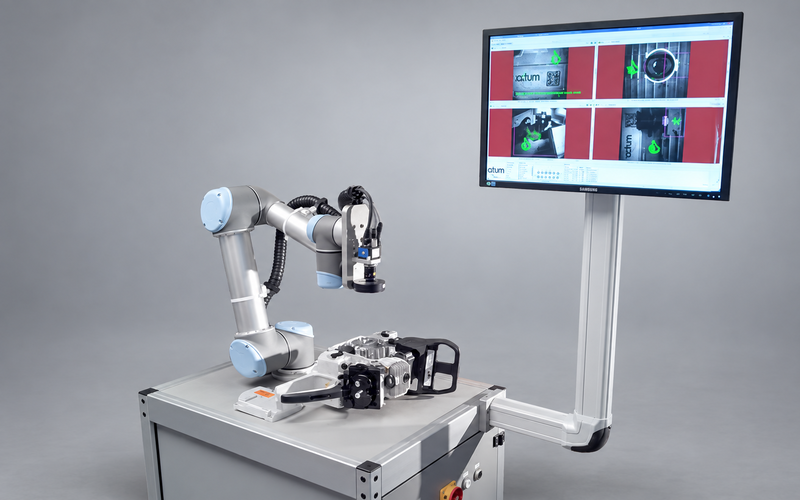

CV-Inspect ist besonders geeignet für anspruchsvolle Prüfstationen, bei denen komplexe Geometrie-, Montage-, Oberflächen- oder Kennzeichnungsprüfungen mit einer bewährten parametrierbaren Systemarchitektur umgesetzt werden sollen. Die Funktionen basieren unter anderem auf Cognex VisionPro und OCTUM-Algorithmen.
Typische Anwendungen:
- PC-basierte Mehrkamera-Prüfsysteme
- robotergestützte Bildverarbeitung
- geometrische Vermessung mit metrischer Kalibrierung
- mehrstufige Lagekorrektur
- Montage- und Vollständigkeitskontrolle
- Oberflächen- und Konturprüfung
- Speicherung und Simulation mit OK- und NOK-Bildern

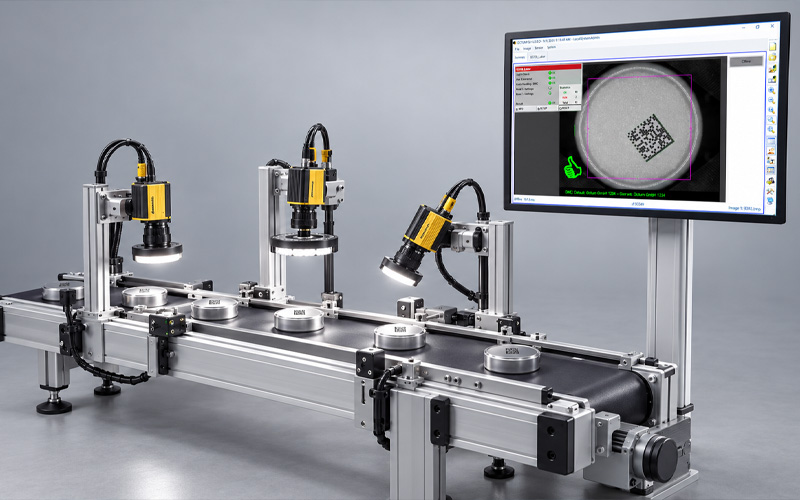

OCTUMISEr – zentrale Steuerung von Cognex In-Sight Sensoren
OCTUMISEr ist keine klassische PC-basierte Bildverarbeitungssoftware. Die eigentliche Prüfung erfolgt dezentral auf den angeschlossenen intelligenten Cognex In-Sight Sensoren.
OCTUMISEr führt bis zu 99 vernetzte In-Sight Sensoren in einer zentralen Bedien- und Verwaltungsoberfläche zusammen. Die Software übernimmt Visualisierung, Benutzerverwaltung, Bildspeicherung, Jobverwaltung, Backup und Anlagenintegration.
OCTUMISEr ist besonders geeignet, wenn mehrere vorhandene oder neu geplante Cognex In-Sight Sensoren innerhalb einer Maschine oder Produktionslinie einheitlich bedient und verwaltet werden sollen.
Typische Anwendungen:
- Anlagen mit mehreren Cognex In-Sight Sensoren
- zentrale Visualisierung zahlreicher Inspektionsstationen
- einheitliche Benutzer- und Rechteverwaltung
- zentrale Speicherung von NOK-Bildern
- Verwaltung und Sicherung von In-Sight Jobs
- Backup und Restore für Kamerasysteme
- Nachrüstung einer zentralen Bedienoberfläche
Welche Software ist für welche Anwendung geeignet?
| Anforderung | OCvis | CV-Inspect | OCTUMISEr |
| Bedienung | browser-basierende Anwendung | WinForms-Anwendung | WinForms-Anwendung mit Touch-Unterstützung |
| Konzept der Prüfabläufe | grafisch | sequenziell | tabellarisch (Spreadsheet) |
| Bildverarbeitungsbibliothek | Halcon | Cognex VisionPro | Cognex In-Sight Explorer & In-Sight Vision Suite |
| Deep Learning | Ja | Nein | Ja |
| GenICam-Standard | Ja | Ja | Nein, Cognex In-Sight eigene Standards |
| 3D-Sensoren | Ja | Nein | Ja |
| Robotersteuerung | Ja | Ja | Ja |
| Ablaufsteuerung | synchron & asynchron | synchron & asynchron | synchron & asynchron |
| Messdatenspeicherung | PostgreSQL, CSV | PostgreSQL, CSV | keine Speicherung |
| Benutzer-Betrieb | Multiple Benutzer | Einzelbenutzer | Einzelbenutzer |
| Darstellung für den Operator | Konfigurierbare Dashboards | Frei gestaltbare Visualisierung der Stationen | Zentrale Übersicht der In-Sight Sensoren |
| Audit Trail | Ja, optional | Ja, optional | Ja, optional |
| Betriebssystem | Windows oder Linux | Windows | Windows |
| Passwort-Verwaltung | Ja | Ja | Ja |
| Sprachen | Deutsch, Englisch, frei wählbare Landessprache | Deutsch, Englisch, frei wählbare Landessprache | Deutsch, Englisch, frei wählbare Landessprache |
| Besonders geeignet für | Innovative Lösungen, die eine Kombination aus regelbasierten und KI-gestützten Algorithmen erfordern | Komplexe PC-Mehrkamerasysteme basierend auf Cognex-Software | Zentrale Verwaltung vieler In-Sight Sensoren |
Die endgültige Auswahl erfolgt immer projektspezifisch. Kameraauflösung, Bilddatenmenge, Prüfalgorithmen, Taktzeit und Kommunikation beeinflussen die benötigte Hardware- und Softwarearchitektur.
Die passende Software nach Anlagenkonzept

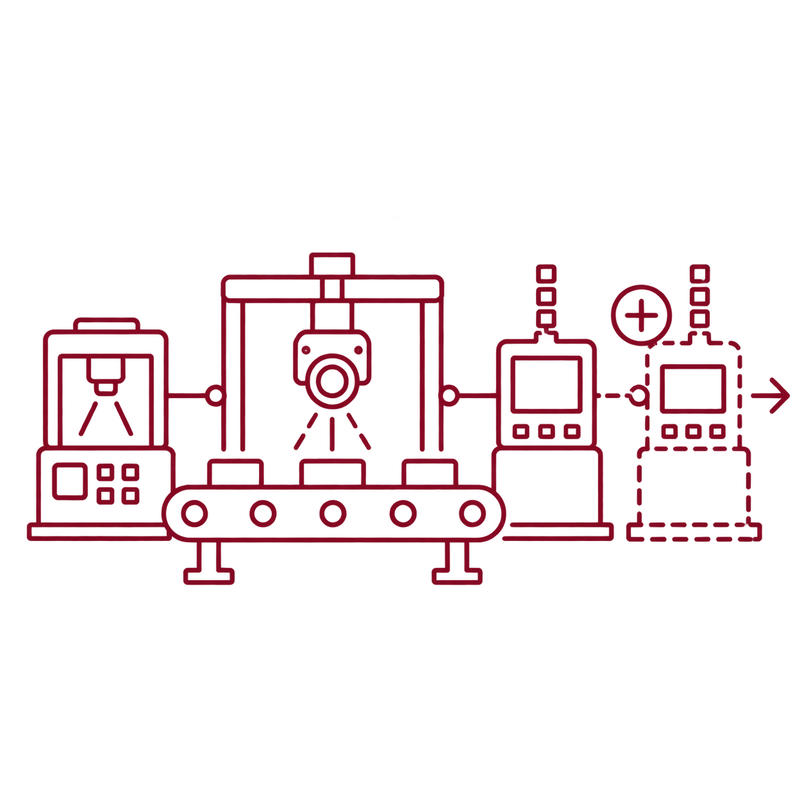

Sie planen ein neues, flexibel erweiterbares Prüfsystem
OCvis eignet sich insbesondere, wenn eine moderne, offene Plattform aufgebaut werden soll und klassische Bildverarbeitung, Deep Learning, browserbasierte Bedienung sowie unterschiedliche Kameras und Bibliotheken kombiniert werden sollen.
Typische Entscheidungskriterien:
- Neuentwicklung eines Bildverarbeitungssystems
- Einsatz von Deep Learning
- Herstellerunabhängigkeit bei der Kameraauswahl
- browserbasierte Bedienung
- paralleler Zugriff unterschiedlicher Nutzer
- individuelle Dashboards
- zukünftige funktionale Erweiterungen

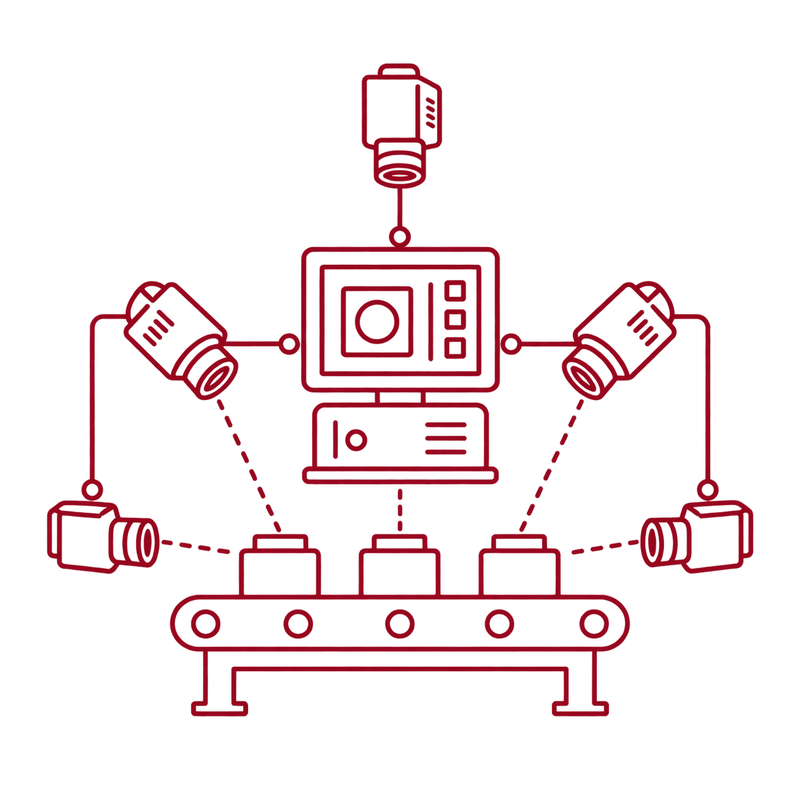

Sie benötigen eine komplexe PC-basierte Mehrkamera-Prüfung
CV-Inspect eignet sich für Anwendungen mit mehreren stationären oder robotergeführten Kameras, umfangreichen geometrischen Prüfungen und kundenspezifischen Prüfsequenzen.
Typische Entscheidungskriterien:
- bis zu zehn Kameras
- synchrone oder asynchrone Prüfabläufe
- robotergestützte Inspektion
- metrische Vermessung
- mehrstufige Lagekorrektur
- Kombination zahlreicher Einzelprüfungen
- vorhandene CV-Inspect-Systeme sollen erweitert werden

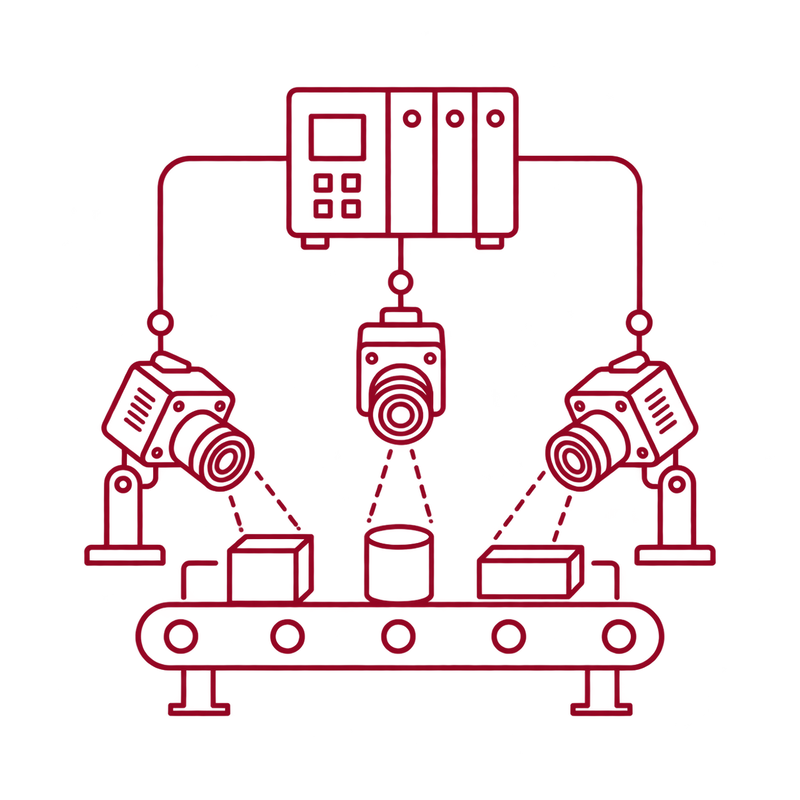

Sie setzen Cognex In-Sight Smart-Sensoren ein
OCTUMISEr ist die passende Lösung, wenn die Bildverarbeitung bereits in einzelnen In-Sight Kameras ausgeführt wird und eine zentrale Bedien-, Daten- und Verwaltungsplattform benötigt wird.
Typische Entscheidungskriterien:
- mehrere Cognex In-Sight Sensoren
- zentrale Darstellung aller Sensorbilder
- einheitliche Benutzerverwaltung
- zentrale Bild- und Jobsicherung
- schnelle Analyse der letzten NOK-Bilder
- Backup- und Restore-Konzept für Sensoren
- zentrale Bearbeitung von Sensorjobs
- bis zu 99 Sensoren innerhalb eines Systems
Sie möchten ein bestehendes System modernisieren
Die geeignete Lösung hängt von der vorhandenen Architektur ab:
- Bestehende In-Sight Sensoren können über OCTUMISEr zentral zusammengeführt werden.
- Bestehende komplexe PC-Anwendungen auf CV-Inspect-Basis können mit CV-Inspect erweitert oder modernisiert werden.
- Für eine neue, offene Systemarchitektur mit Deep Learning und browserbasierter Bedienung kann OCvis die geeignete Plattform sein.
Vor einer Entscheidung prüft OCTUM vorhandene Kameras, Rechnerhardware, Betriebssysteme, Prüfprogramme, Schnittstellen und regulatorische Anforderungen.
Gemeinsame Anwendungsbereiche
Die drei Softwarelösungen können – abhängig von Systemarchitektur und eingesetzter Kamera – unterschiedliche industrielle Prüfaufgaben abdecken.
Montage- und Vollständigkeitsprüfung
Kontrolle von:
- vorhandenen Bauteilen
- Dichtungen und Verschlüssen
- Clips und Verbindungselementen
- Montagepositionen
- korrektem Sitz
- vollständigen Baugruppen
Geometrie- und Maßprüfung
Messung von:
- Abständen
- Durchmessern
- Winkeln
- Positionen
- Konturen
- Spalten
- relativen Bauteillagen
Oberflächen- und Fehlerprüfung
Erkennung von:
- Kratzern
- Rissen
- Flecken
- Partikeln
- Verunreinigungen
- Materialfehlern
- kosmetischen Abweichungen
Kennzeichnungs- und Codeprüfung
Prüfung von:
- Klarschrift
- OCR und OCV
- Barcodes
- Data-Matrix-Codes
- Seriennummern
- Chargeninformationen
- Gravuren und Prägungen
Etiketten- und Druckbildkontrolle
Kontrolle von:
- Etikettenanwesenheit
- Position und Ausrichtung
- Druckqualität
- Lesbarkeit
- Inhalt
- variablen Produktdaten
Software für regulierte Produktionsumgebungen
In Pharma und Medizintechnik müssen Prüfergebnisse, Benutzeraktionen und relevante Änderungen nachvollziehbar dokumentiert werden können. Alle drei OCTUM Softwarelösungen können abhängig von Ausführung und Projekt für regulierte Produktionsumgebungen vorgesehen werden:
- OCvis unterstützt unter anderem Audit Trail, Benutzer- und Gruppenverwaltung sowie rollenbasierte Rechte.
- CV-Inspect ist optional mit Funktionen für 21 CFR Part 11 und Domain-Anbindung verfügbar.
- OCTUMISEr CFR bietet Audit Trail, rollenbasierte Benutzerverwaltung, zentrale Archivierung und Versionierung von Jobs.
Die konkrete regulatorische Auslegung richtet sich nach Prüfaufgabe, Benutzeranforderungsspezifikation, Systemkonfiguration und kundenseitigem Validierungskonzept.
Software und Systemintegration aus einer Hand
OCTUM liefert nicht nur Software.
Als Systemintegrator verbinden wir die geeignete Software mit:
- Industriekameras
- Smart-Sensoren
- Optiken
- Beleuchtungen
- Rechnerhardware
- Robotern und Handlingsystemen
- SPS und Maschinensteuerung
- Bild- und Messdatenspeicherung
- Benutzer- und Bedienkonzepten
- produktionsgerechter Systemintegration
Wir begleiten das Projekt von der ersten Machbarkeitsbewertung bis zum langfristigen Betrieb:
- Analyse der Prüfaufgabe
- Auswahl der geeigneten Softwareplattform
- Machbarkeitsstudie und Musterprüfung
- Kamera-, Optik- und Beleuchtungsauslegung
- Entwicklung und Parametrierung der Prüfprogramme
- Anlagen- und Schnittstellenintegration
- Inbetriebnahme und Schulung
- Support, Erweiterung und Modernisierung
Die Software wird damit nicht isoliert ausgewählt, sondern als Bestandteil eines vollständigen und produktionssicheren Prüfsystems.
Häufige Fragen
Welche Softwarelösung ist die modernste OCTUM Plattform?
OCvis ist die modernste Plattform von OCTUM. Sie ist offen, browserbasiert und kombiniert klassische Bildverarbeitung und Deep Learning und ist für flexible neue Systemarchitekturen ausgelegt.
Wann ist CV-Inspect die richtige Wahl?
CV-Inspect eignet sich besonders für komplexe PC-basierte Prüfstationen mit mehreren stationären oder robotergeführten Kameras, geometrischen Messungen und individuell aufgebauten Prüfsequenzen. Wenn Bildverarbeitungsbibliotheken von Cognex maßgebend sind, stellt CV-Inspect über die Software Cognex VisionPro die entsprechenden Werkzeuge bereit.
Wann wird OCTUMISEr eingesetzt?
OCTUMISEr wird eingesetzt, wenn mehrere Cognex In-Sight Kameras zentral visualisiert, bedient und verwaltet werden sollen. Die Bildverarbeitung selbst läuft dabei auf den Smart-Kameras.
Ersetzt OCvis grundsätzlich CV-Inspect?
Nicht automatisch. Bei neuen Projekten kann OCvis häufig die geeignete Plattform sein. Für bestehende CV-Inspect-Anlagen, spezielle robotergestützte Prüfungen oder bewährte Anwendungen kann CV-Inspect weiterhin sinnvoll sein. Die Auswahl erfolgt projektspezifisch.
Können bestehende Cognex In-Sight Sensoren weiterverwendet werden?
Grundsätzlich ja. Es können geeignete vorhandene In-Sight Sensoren mit OCTUMISEr zentral eingebunden werden. Kameramodelle, Firmwarestände und vorhandene Jobs werden zuvor technisch geprüft.
Welche Software unterstützt Deep Learning?
OCvis bietet Deep-Learning-Funktionen wie Anomalieerkennung, Klassifizierung, Segmentierung, Objekterkennung und KI-gestützte OCR. Bei CV-Inspect und OCTUMISEr hängt der mögliche Einsatz von der projektspezifischen Konfiguration beziehungsweise den verwendeten Kameras ab.
Sind die Softwarelösungen für Pharma und Medizintechnik geeignet?
Ja. Für alle drei Softwareprodukte stehen Funktionen oder Varianten für regulierte Produktionsumgebungen zur Verfügung. Die konkrete Auslegung nach EU-GMP, GAMP5 oder 21 CFR Part 11 wird anhand des Projektes und der kundenseitigen Validierungsanforderungen festgelegt.
Können die Systeme in bestehende Anlagen integriert werden?
Ja. Alle drei Softwarelösungen können grundsätzlich Bestandteil eines Retrofit- oder Modernisierungskonzeptes sein. Welche Lösung geeignet ist, hängt von bestehender Hardware, Kameras, Schnittstellen, Betriebssystem und Prüfprogrammen ab.
Die Prüfaufgabe entscheidet über die Software
Nicht jede Anwendung benötigt Deep Learning. Nicht jedes Mehrkamerasystem braucht dieselbe Architektur. Und nicht jede vorhandene Smart-Kamera muss durch ein PC-basiertes System ersetzt werden.
Wir prüfen gemeinsam, welche OCTUM Softwarelösung zu Ihrem Produkt, Ihrer Anlage und Ihren Qualitätsanforderungen passt.
