Optische Montageprüfung für Automotive-Bauteile und Baugruppen
Vollständigkeit, Position und korrekte Montage automatisiert prüfen
In der Automobilindustrie müssen zahlreiche Bauteile und Baugruppen innerhalb kurzer Taktzeiten zuverlässig montiert werden. Gleichzeitig steigt durch unterschiedliche Fahrzeugmodelle, Ausstattungsvarianten und Länderversionen die Komplexität der Produktionsprozesse.
OCTUM entwickelt kundenspezifische Bildverarbeitungssysteme für die automatisierte Montagekontrolle in der Automobil- und Zulieferindustrie. Die Systeme prüfen direkt im Produktionsprozess, ob Komponenten vorhanden, korrekt positioniert und entsprechend der vorgesehenen Variante montiert sind.
Sie haben Fragen?
Sprechen Sie direkt mit einem unserer
Experten unter +49 7062 91494-0
oder schreiben Sie uns über unser Kontaktformular
Was ist eine optische Montageprüfung?
Bei der optischen Montageprüfung erfassen Industriekameras die zu kontrollierenden Bauteile oder Baugruppen. Die Bildverarbeitungssoftware vergleicht die sichtbaren Merkmale mit den hinterlegten Prüfvorgaben.
So können fehlende, falsche, verdrehte oder nicht korrekt montierte Komponenten erkannt werden. Das Prüfergebnis wird anschließend an die Maschinensteuerung oder ein übergeordnetes Produktionssystem übergeben.
Abhängig von der Anwendung kann die Prüfung während einzelner Montageschritte, nach Abschluss einer Baugruppe oder im Rahmen der optischen Endkontrolle erfolgen.
Welche Merkmale können geprüft werden?
Anwesenheit und Vollständigkeit
Das Bildverarbeitungssystem kontrolliert, ob alle vorgesehenen Bauteile, Schrauben, Clips, Stecker, Abdeckungen oder Verbindungselemente vorhanden sind.
Position und Einbaulage
Geprüft wird, ob sich ein Bauteil an der vorgesehenen Position befindet und in der richtigen Orientierung oder Drehlage montiert wurde.
Bauteil- und Variantenkontrolle
Das System erkennt, ob die zur jeweiligen Fahrzeug- oder Produktvariante passenden Komponenten verwendet wurden. Dadurch lassen sich Verwechslungen innerhalb variantenreicher Montageprozesse vermeiden.
Korrekter Montagesitz
Sichtbare Merkmale können daraufhin geprüft werden, ob Komponenten vollständig eingesetzt, eingerastet, verschraubt oder verbunden wurden.
Merkmale und Kennzeichnungen
Abhängig von der Prüfaufgabe können zusätzlich Farben, Formen, Beschriftungen, Symbole oder Codes zur Identifikation und Zuordnung kontrolliert werden.
Typische Anwendungen in der Automotive-Montage
OCTUM realisiert unter anderem Bildverarbeitungslösungen für folgende Prüfaufgaben:
- Montagekontrolle von Cockpit- und Bedienelementen
- Vollständigkeitsprüfung von Motor- und Antriebskomponenten
- Lageprüfung von Nocken und weiteren Bauteilen
- Erkennung unterschiedlicher Zahnkranzvarianten
- Montageprüfung von Achsen und Kurbelwellenrädern
- Positions- und Variantenkontrolle von Fahrzeugtüren
- Positionierung von Klimablenden
- Montagekontrolle von Hitzeschilden
- Prüfung von Bremsen und Radbefestigungen
- Vollständigkeitsprüfung von Kabelbäumen und Steckverbindungen
- Kontrolle von Karosseriebaugruppen und Verbindungselementen
Welche Merkmale zuverlässig geprüft werden können, hängt von der Bauteilgeometrie, der Zugänglichkeit, dem erforderlichen Detailgrad und den Bedingungen innerhalb der Produktionslinie ab.
Beispiele

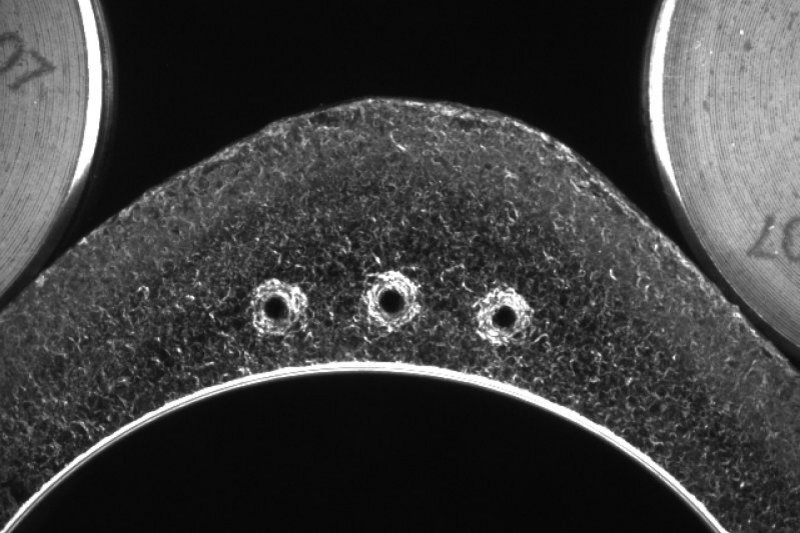

Lageprüfung von Nocken
Das Bildverarbeitungssystem kontrolliert, ob die Nocken korrekt positioniert und in der vorgesehenen Einbaulage montiert sind.

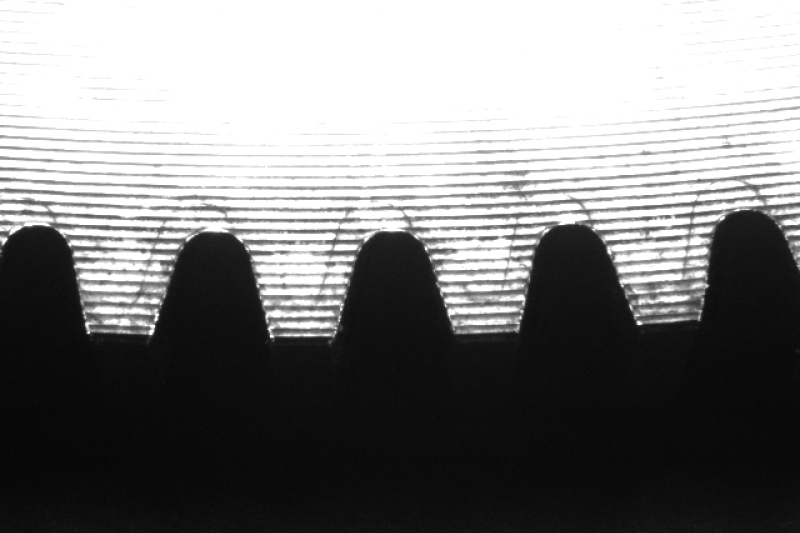

Erkennung von Zahnkranzvarianten
Unterschiedliche Zahnkranzvarianten werden anhand ihrer sichtbaren Geometrie erkannt und der vorgesehenen Produktausführung zugeordnet.

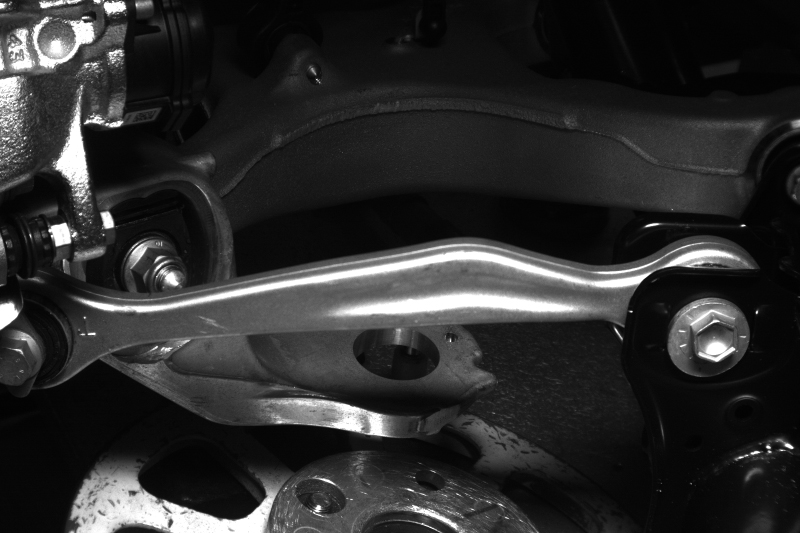

Montage von Achsen
Die optische Montageprüfung kontrolliert die Anwesenheit, Position und korrekte Einbaulage der Achskomponenten.

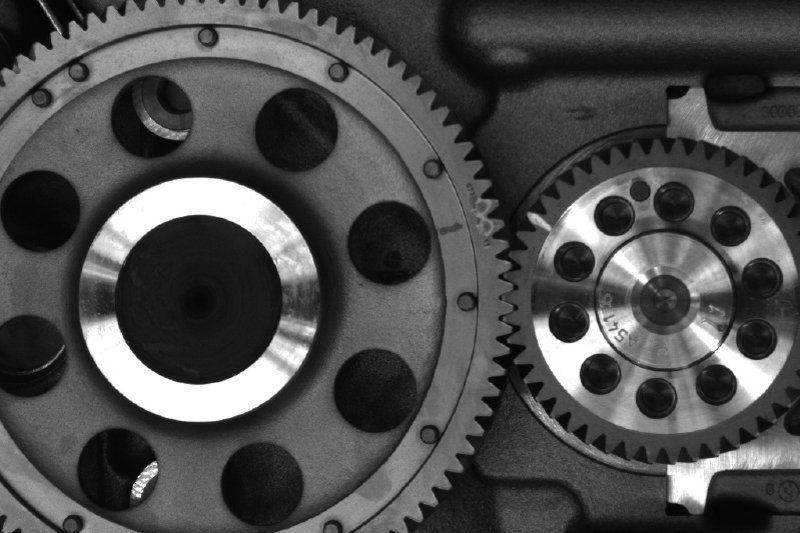

Montage von Kurbelwellenrädern
Geprüft wird, ob das richtige Kurbelwellenrad vollständig und in der vorgesehenen Orientierung montiert wurde.

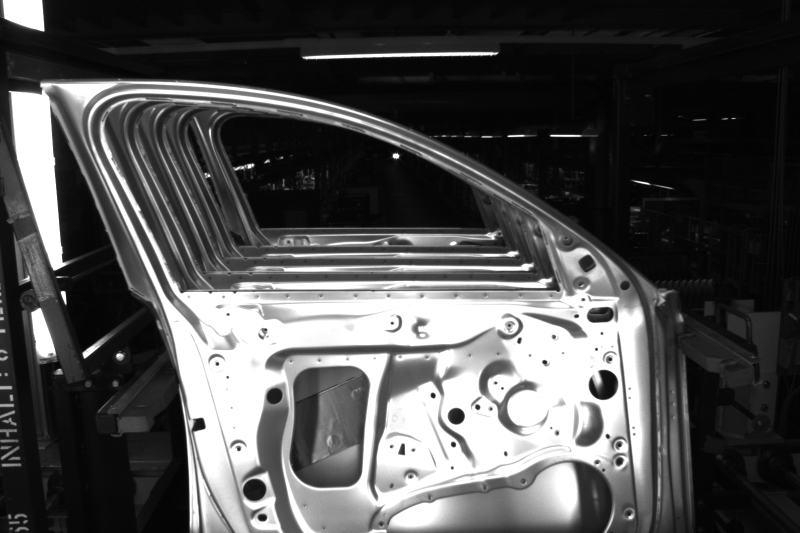

Positions- und Türerkennung von Fahrzeugtüren
Das Kamerasystem erkennt die jeweilige Fahrzeugtür und überprüft ihre Position innerhalb des Montageprozesses.

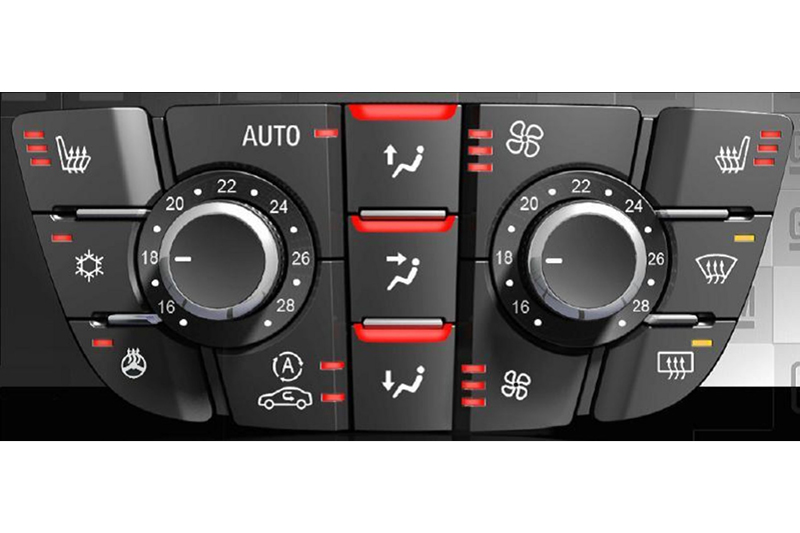

Positionierung von Klimablenden
Die Bildverarbeitung kontrolliert, ob die Klimablende korrekt ausgerichtet und an der vorgesehenen Position eingesetzt ist.

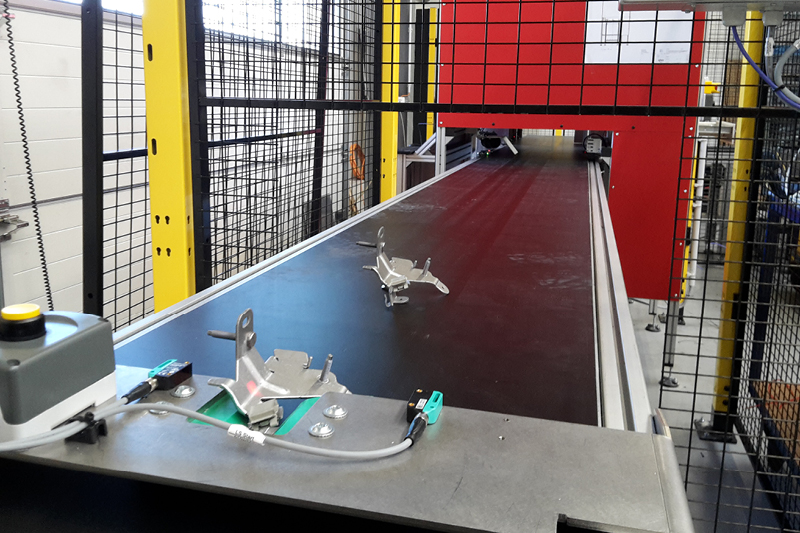

Montage Hitzeschild
Das Prüfsystem erkennt, ob das Hitzeschild vorhanden, richtig positioniert und sichtbar vollständig befestigt ist.

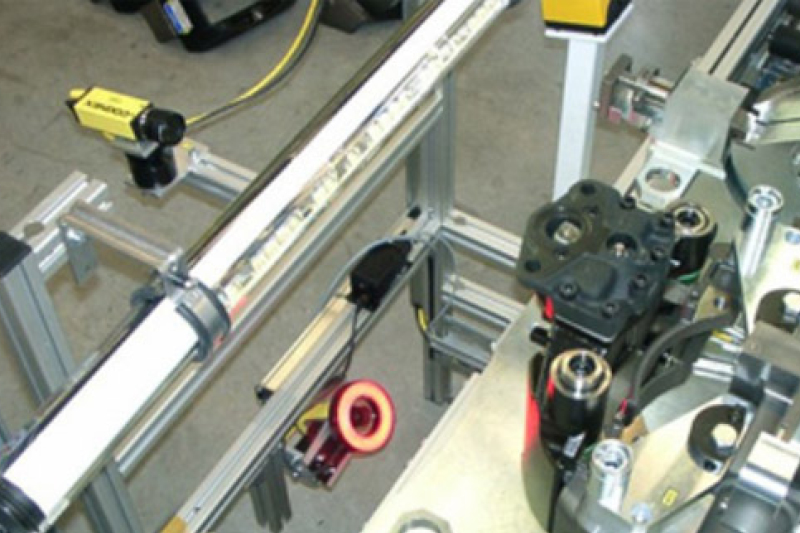

Montage von Bremsen
Die optische Prüfung kontrolliert relevante Bremskomponenten auf Anwesenheit, Position und korrekte Montage.
Montagefehler frühzeitig im Prozess erkennen
Fehlende oder falsch montierte Komponenten verursachen häufig hohe Folgekosten, wenn sie erst bei der Endkontrolle oder in einem nachgelagerten Produktionsschritt erkannt werden.
Eine Inline-Montageprüfung ermöglicht es, Abweichungen unmittelbar nach dem jeweiligen Montageschritt festzustellen. Dadurch können betroffene Baugruppen gezielt nachbearbeitet, ausgeschleust oder für den weiteren Prozess gesperrt werden.
Die automatisierte Prüfung unterstützt insbesondere:
- eine objektive und wiederholbare Qualitätskontrolle
- die Kontrolle variantenreicher Produktionsprozesse
- die frühzeitige Erkennung von Montagefehlern
- die Reduzierung von Nacharbeit und Folgekosten
- die Dokumentation von Prüfergebnissen
- stabile Prüfprozesse bei kurzen Taktzeiten
Integration in neue und bestehende Produktionsanlagen
Die Bildverarbeitungssysteme von OCTUM werden auf die jeweilige Prüfaufgabe und Anlagenumgebung abgestimmt. Dabei berücksichtigen wir unter anderem Bauraum, Taktzeit, Produktzuführung, Variantenvielfalt und vorhandene Schnittstellen.
Je nach Anlagenkonzept können eine oder mehrere Kameras, unterschiedliche Beleuchtungstechniken und mehrere Prüfpositionen eingesetzt werden. Die Integration ist sowohl in neue Produktionsanlagen als auch als Nachrüstung bestehender Montageprozesse möglich.
OCTUM realisiert Lösungen für:
- manuelle, teilautomatisierte und automatisierte Montageprozesse
- Produktionsschritte mit oder ohne Roboterbeteiligung
- unterschiedliche Produktionsgeschwindigkeiten
- stationäre oder bewegte Bauteile
- die Kommunikation mit SPS und Maschinensteuerung
- format- und variantenabhängige Prüfprogramme
Von der Machbarkeitsprüfung bis zur Inbetriebnahme
Eine zuverlässige Montageprüfung beginnt mit der genauen Analyse der Prüfaufgabe. OCTUM untersucht die relevanten Merkmale, mögliche Fehlerbilder und die Bedingungen am vorgesehenen Einbauort.
Bei Bedarf kann die technische Machbarkeit anhand von Originalbauteilen und definierten Fehlermustern untersucht werden. Auf dieser Grundlage entstehen ein geeignetes Prüfkonzept sowie die Auswahl von Kameras, Optiken, Beleuchtungen und Auswertungsverfahren.
OCTUM begleitet das Projekt von der Konzeption und Umsetzung über die Integration und Inbetriebnahme bis zum Support im laufenden Betrieb.
FAQ zur optischen Montageprüfung
Welche Fehler erkennt eine optische Montageprüfung?
Eine optische Montageprüfung kann unter anderem fehlende Bauteile, falsche Varianten, fehlerhafte Positionen, verdrehte Komponenten und einen sichtbar unvollständigen Montagesitz erkennen. Voraussetzung ist, dass das relevante Merkmal optisch erfassbar ist.
Was ist der Unterschied zwischen Montageprüfung und Vollständigkeitsprüfung?
Die Vollständigkeitsprüfung kontrolliert, ob alle erforderlichen Komponenten vorhanden sind. Die Montageprüfung berücksichtigt zusätzlich Position, Orientierung, Variante und den sichtbaren Montagesitz der Bauteile.
Können unterschiedliche Produktvarianten geprüft werden?
Ja. Variantenabhängige Merkmale können in unterschiedlichen Prüfprogrammen hinterlegt und entsprechend der Produktionsvorgabe aufgerufen werden.
Kann ein Bildverarbeitungssystem nachgerüstet werden?
Grundsätzlich können optische Prüfsysteme auch in bestehende Anlagen integriert werden. Entscheidend sind unter anderem verfügbarer Bauraum, Zugänglichkeit, Taktzeit, Schnittstellen und die optische Erfassbarkeit der Prüfmerkmale.
Ist eine vollständige Inline-Prüfung möglich?
Alle Bauteile oder Baugruppen, die eine Prüfstation durchlaufen, können automatisiert kontrolliert werden. Der tatsächlich erreichbare Prüfumfang hängt jedoch von der Sichtbarkeit der Merkmale und dem Anlagenkonzept ab.
Ihre Montageaufgabe ist nicht aufgeführt?
Montageprozesse und Bauteilgeometrien unterscheiden sich von Anwendung zu Anwendung. Wir prüfen deshalb gemeinsam mit Ihnen, wie sich Ihre Qualitätsmerkmale automatisiert erfassen und zuverlässig in den Produktionsprozess integrieren lassen.
