pipette.inspect – Inspektionssysteme für Pipettenspitzen
100%-Inline-Prüfung von Pipettenspitzen und Pipetten-Racks
Pipettenspitzen müssen in Diagnostik, Laborautomation, Life Science und Medizintechnik zuverlässig funktionieren. Entscheidend sind saubere Geometrien, definierte Öffnungen, gratfreie Kanten, korrekte Filteranwesenheit und eine vollständige Bestückung der Racks.
pipette.inspect ist ein modulares OCTUM Inspektionssystem für die automatisierte Qualitätsprüfung von Pipettenspitzen. Das System prüft Tips aus unterschiedlichen Perspektiven und unterstützt die zuverlässige Ausschleusung fehlerhafter Produkte im laufenden Produktions- oder Verpackungsprozess.
Sie haben Fragen?
Sprechen Sie direkt mit einem unserer
Experten unter +49 7062 91494-0
oder schreiben Sie uns über unser Kontaktformular
Was ist pipette.inspect?
pipette.inspect ist ein OCTUM Inspektionssystem für die 100%-Prüfung von Pipettenspitzen und Pipetten-Racks. Geprüft werden unter anderem Innen- und Außendurchmesser, Rundlauf, Konzentrizität, radiale und axiale Grate, Unter- und Überspritzungen, Filteranwesenheit sowie die Vollzähligkeit im Rack. Die Systeme sind modular aufgebaut und können für unterschiedliche Tip- und Tray-Formate ausgelegt werden.
pipette.inspect – Auf einen Blick
100%-Prüfung von Pipettenspitzen
Automatisierte Prüfung jeder Pipettenspitze im Produktionsprozess – für zuverlässige Qualitätssicherung bei hohen Anforderungen an Präzision und Sauberkeit.
Prüfung aus mehreren Perspektiven
Kombination von Bottom View, Side View und Top View zur Kontrolle relevanter Geometrie-, Grat-, Filter- und Formmerkmale.
Für schwarze und transparente Tips
Geeignet für unterschiedliche Pipettenspitzenmaterialien und Ausführungen, unter anderem schwarze und transparente Tips.
Flexible Tip- und Tray-Formate
Schnelle und flexible Einrichtung neuer Formate. Weitere Tip- und Tray-Formate können passend zur Anwendung realisiert werden.
Messmittelfähige Qualitätsprüfung
Auslegung für reproduzierbare Prüfergebnisse und den Nachweis der Messmittelfähigkeit nach Projektanforderung.
Daten- und Systemanbindung
Anbindung von Prüf- und Prozessdaten an Maschinensteuerung, Produktionssysteme, Business-Intelligence-Anwendungen oder übergeordnete IT-Systeme nach Projektanforderung.
Was prüft pipette.inspect?
pipette.inspect prüft Pipettenspitzen entlang relevanter Qualitätsmerkmale, die für Dosiergenauigkeit, Prozesssicherheit und Produktsauberkeit entscheidend sind. Je nach Anwendung werden Kamera, Beleuchtung, Prüfsoftware, Einbausituation und Datenanbindung passend zum Tip-Format, Tray-Konzept und Maschinentakt ausgelegt.
Die Bottom View Station prüft den unteren Bereich der Pipettenspitze und kontrolliert die Pipettenöffnung auf definierte Geometrie- und Qualitätsmerkmale. Dabei können Abweichungen an Innen- und Außendurchmesser, Unterspritzungen, radiale Grate sowie die Anwesenheit eines integrierten Filters erkannt werden.
Geprüfte Merkmale:
- Innen- und Außendurchmesser der Pipettenöffnung
- Unterspritzungen
- radialer Grat
- Filteranwesenheit
- Abweichungen an der Öffnungsgeometrie
- Fehlergrößen:
- ab ± 0,025 mm (Durchmesser)
- ab 0,05 x 0,05 mm (Grat)
Nutzen:
Die Bottom View Prüfung unterstützt eine zuverlässige Kontrolle der Dosieröffnung. Fehlerhafte Öffnungen, Grate oder fehlende Filter können frühzeitig erkannt und fehlerhafte Tips gezielt ausgeschleust werden.
Mehr zum Thema pipette.inspect im Video:

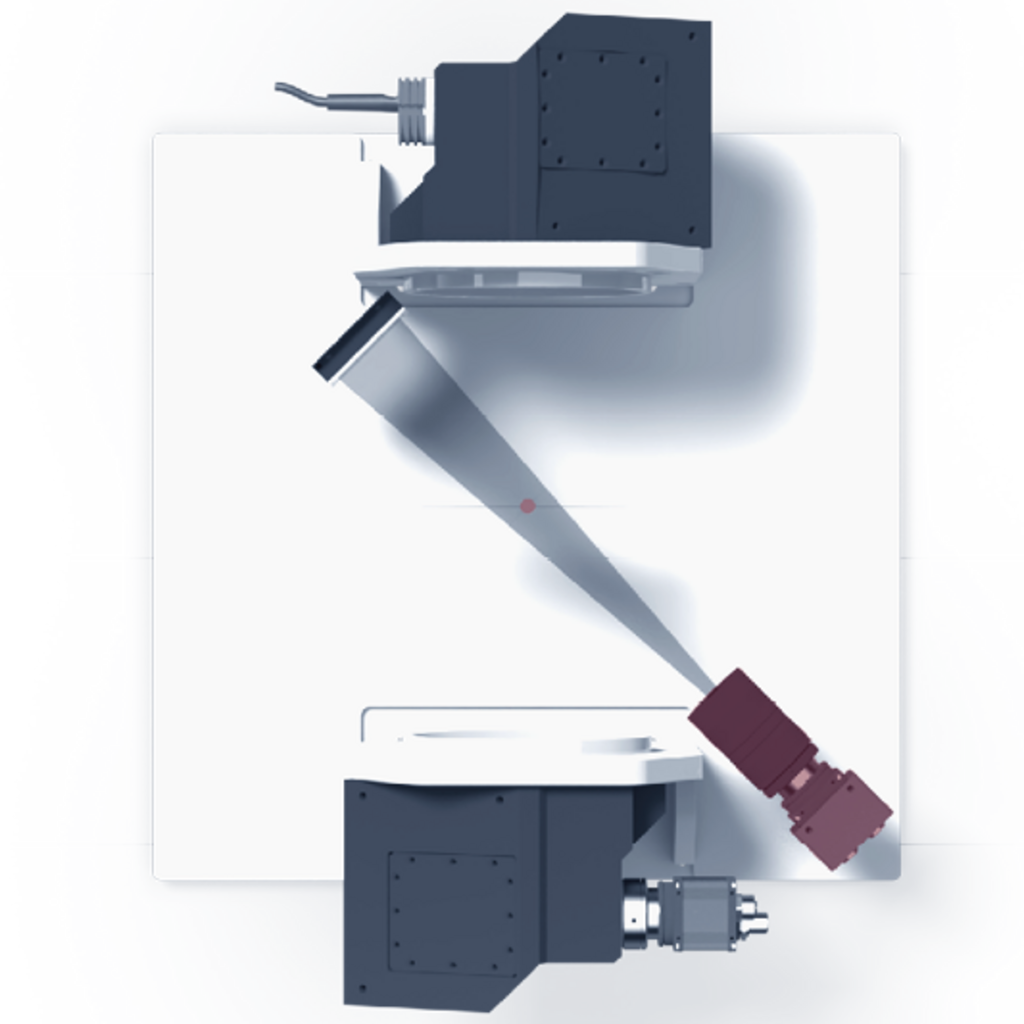

Side View – Prüfung von Rundlauf und axialem Grat
Die Side View Station prüft Pipettenspitzen seitlich auf Form- und Konturabweichungen. Dabei werden insbesondere Rundlauf, axiale Grate und sichtbare Abweichungen entlang der Pipettenspitze kontrolliert. Die Prüfung kann sowohl für 100%-Kontrollen als auch für Stichprobenprüfungen eingesetzt werden.
Geprüfte Merkmale:
- Rundlauf der Pipettenspitze
- axialer Grat
- Form- und Konturabweichungen
- sichtbare Defekte entlang der Spitze
- Abweichungen von definierten Sollmerkmalen
- Fehlergrößen:
- ab 0,5 mm (Rundlauf)
- ab 0,05 x 0,05 mm (Grat)
- Sowohl für 100%- als auch für Stichprobenprüfung geeignet
Nutzen:
Die Side View Prüfung erkennt Formfehler und Gratbildung, die sich auf Handhabung, Passgenauigkeit oder Funktion der Pipettenspitze auswirken können.
Mehr zum Thema pipette.inspect im Video:
Top View – Prüfung des Pipettenbunds
Präzise Bildverarbeitung zur Kontrolle des Bundes von Pipettenspitzen – für fehlerfreie Labor- und Medizintechnikprodukte.
Die Top View Station prüft den Pipettenbund und kontrolliert relevante Merkmale im oberen Bereich der Pipettenspitze. Dazu gehören Innen- und Außendurchmesser, Rundheit, Konzentrizität, Unter- und Überspritzungen sowie ergänzend die Anwesenheit des integrierten Filters.
Geprüfte Merkmale:
- Innen- und Außendurchmesser am Pipettenbund
- Konzentrizität
- Rundheit
- Unter- und Überspritzungen
- Filteranwesenheit
- Grate und geometrische Abweichungen
- Fehlergrößen:
- ab ± 0,05 mm (Durchmesser)
- ab ± 0,05 mm (Konzentrizität)
Nutzen:
Die Top View Prüfung stellt sicher, dass der Pipettenbund definierte Geometrieanforderungen erfüllt. Das ist wichtig für die sichere Aufnahme, Positionierung und Verwendung der Pipettenspitzen in manuellen oder automatisierten Laborprozessen.
Filteranwesenheit prüfen
Bei Pipettenspitzen mit integriertem Filter ist die korrekte Filteranwesenheit ein wichtiges Qualitätsmerkmal. pipette.inspect kann prüfen, ob der Filter vorhanden ist und ob die definierte Position im Tip eingehalten wird.
Geprüfte Merkmale:
- Anwesenheit des Filters
- korrekte Position des Filters
- fehlende oder fehlerhaft platzierte Filter
- Abweichungen im Filterbereich
Nutzen:
Die Filterprüfung reduziert das Risiko fehlerhafter Pipettenspitzen und unterstützt die sichere Verwendung in sensiblen Labor- und Diagnostikprozessen.
Gratprüfung an Pipettenspitzen
Grate können an verschiedenen Bereichen der Pipettenspitze entstehen und die Funktion, Dosiergenauigkeit oder Handhabung beeinträchtigen. pipette.inspect erkennt radiale und axiale Grate zuverlässig über geeignete Kameraperspektiven.
Geprüfte Merkmale:
- radialer Grat
- axialer Grat
- Gratbildung an Öffnung, Spitze oder Bund
- sichtbare Materialüberstände
- Abweichungen von definierten Grenzwerten
Nutzen:
Die Gratprüfung stellt sicher, dass fehlerhafte Tips mit Materialüberständen erkannt und ausgeschleust werden, bevor sie in nachfolgende Prozesse oder Verpackungseinheiten gelangen.
Prüfung von Unter- und Überspritzungen
Unter- und Überspritzungen können die Geometrie und Funktion von Pipettenspitzen beeinträchtigen. pipette.inspect erkennt solche Spritzgussfehler an relevanten Bereichen der Pipettenspitze, unter anderem an Öffnung, Spitze oder Bund.
Geprüfte Merkmale:
- Unterspritzungen
- Überspritzungen
- unvollständig ausgeformte Bereiche
- Materialüberschüsse
- Abweichungen an funktionalen Geometrien
Nutzen:
Die Prüfung unterstützt eine stabile Qualitätssicherung im Spritzguss- und Weiterverarbeitungsprozess und hilft, fehlerhafte Pipettenspitzen zuverlässig auszusortieren.
Vollzähligkeitsprüfung im Pipetten-Rack
Automatisierte Bildverarbeitung prüft Pipettenspitzen-Racks zuverlässig auf Vollständigkeit und Qualität.
Vor dem Verpackungsprozess kann pipette.inspect das komplette Pipetten-Rack auf Vollständigkeit prüfen. Dabei wird kontrolliert, ob alle Positionen korrekt mit Pipettenspitzen bestückt sind und ob Filter vorhanden sind.
Geprüfte Merkmale:
- Vollzähligkeit im Pipetten-Rack
- leere oder falsch belegte Positionen
- Anwesenheit der Pipettenspitzen
- Filteranwesenheit im Rack
- Abweichungen vor dem Verpackungsprozess
Nutzen:
Die Vollzähligkeitsprüfung verhindert unvollständige Verpackungseinheiten und erhöht die Prozesssicherheit vor der Weitergabe in Verpackung, Lager oder Versand.
Integration in Produktions- und Verpackungsprozesse
pipette.inspect wird passend zur jeweiligen Produktionsumgebung ausgelegt und in Maschinen, Anlagen oder bestehende Linien integriert. Dabei berücksichtigt OCTUM Tip-Format, Tray-Konzept, Prüfposition, Maschinentakt, Kamera- und Beleuchtungsaufbau, Bedienkonzept, Ausschleusung, Schnittstellen und Datenanbindung.
Als Systemintegrator betrachtet OCTUM nicht nur die einzelne Prüffunktion, sondern das komplette Inspektionssystem im realen Produktionsprozess. So entsteht eine Lösung, die zuverlässig prüft, reproduzierbare Ergebnisse liefert und sich an unterschiedliche Pipettenspitzen, Racks und Prozessanforderungen anpassen lässt.
Prüfung im Maschinentakt
Auslegung passend zu Produktionsgeschwindigkeit, Tray-Format, Prüfaufgabe und Ausschleuskonzept.
Mehrere Prüfstationen kombinierbar
Kombination von Bottom View, Side View, Top View und Vollzähligkeitsprüfung je nach Anwendung.
Kamera und Beleuchtung abgestimmt
Auswahl und Konfiguration von Optik, Beleuchtung und Kameratechnik passend zu Tip-Material, Fehlerbild und Prüfmerkmal.
Zentrale Bedienung und Parametrierung
Visualisierung und Parametrierung der Prüfaufgaben über eine einheitliche Bedienoberfläche.
Daten- und Schnittstellenanbindung
Anbindung an Maschinensteuerung, Produktionsdaten, Business-Intelligence-Systeme oder übergeordnete Systeme nach Projektanforderung.
Flexible Format- und Prozessanpassung
Anpassung des Inspektionssystems an unterschiedliche Tip-Formate, Rack-Geometrien, Prüfmerkmale und Prozessanforderungen.
Pipetteninspektion für regulierte Produktionsumgebungen
In Medizintechnik, Diagnostik und Life Science müssen Inspektionssysteme nicht nur zuverlässig prüfen. Prüfergebnisse, Benutzeraktionen, Änderungen und relevante Prozessdaten müssen nachvollziehbar dokumentiert werden können.
pipette.inspect ist für anspruchsvolle Produktionsumgebungen ausgelegt und kann Anforderungen an dokumentierte Prüfergebnisse, Benutzerverwaltung, Rollen- und Rechtekonzepte, Audit Trail, Formatverwaltung, Messmittelfähigkeit und Datenanbindung unterstützen.
Dokumentierte Prüfergebnisse
Prüf- und Prozessdaten können mit Produkt-, Format-, Chargen- oder Produktionsinformationen verknüpft und nachvollziehbar dokumentiert werden.
Benutzer- und Rechteverwaltung
Rollen- und Rechtekonzepte unterstützen eine kontrollierte Bedienung, Parametrierung und Änderung von Prüfprogrammen.
Audit Trail und Formatverwaltung
Relevante Ereignisse, Änderungen, Benutzeraktionen und Formatwechsel können nachvollziehbar dokumentiert und den jeweiligen Produktionsprozessen zugeordnet werden.
Messmittelfähigkeit und Datenanbindung
Die Systeme können für reproduzierbare Prüfergebnisse, den Nachweis der Messmittelfähigkeit sowie die Anbindung an übergeordnete Systeme oder Business-Intelligence-Anwendungen ausgelegt werden.
Häufige Fragen zu pipette.inspect
Welche Pipettenspitzen kann pipette.inspect prüfen?
pipette.inspect kann für unterschiedliche Pipettenspitzenformate und Materialien ausgelegt werden, unter anderem für schwarze und transparente Tips. Weitere Tip- und Tray-Formate können passend zur Anwendung realisiert werden.
Welche Merkmale prüft pipette.inspect?
pipette.inspect prüft unter anderem Innen- und Außendurchmesser, Rundlauf, Konzentrizität, radiale und axiale Grate, Unter- und Überspritzungen, Filteranwesenheit sowie die Vollzähligkeit im Pipetten-Rack.
Was ist der Unterschied zwischen Bottom View, Side View und Top View?
Bottom View prüft die Pipettenöffnung, Side View kontrolliert die Pipettenspitze seitlich auf Rundlauf und Gratbildung, Top View prüft den Pipettenbund auf Geometrie, Konzentrizität, Unter- und Überspritzungen sowie Filteranwesenheit.
Kann pipette.inspect Filter in Pipettenspitzen prüfen?
Ja. pipette.inspect kann die Anwesenheit und je nach Anwendung auch die Position integrierter Filter prüfen.
Kann pipette.inspect Pipetten-Racks auf Vollständigkeit prüfen?
Ja. pipette.inspect kann komplette Pipetten-Racks auf Vollzähligkeit, belegte Positionen und Filteranwesenheit prüfen.
Eignet sich pipette.inspect für regulierte Produktionsumgebungen?
Ja. pipette.inspect ist für anspruchsvolle Produktionsumgebungen in Medizintechnik, Diagnostik und Life Science ausgelegt und kann Anforderungen an Benutzerverwaltung, Audit Trail, dokumentierte Prüfergebnisse, Messmittelfähigkeit und Datenanbindung unterstützen.

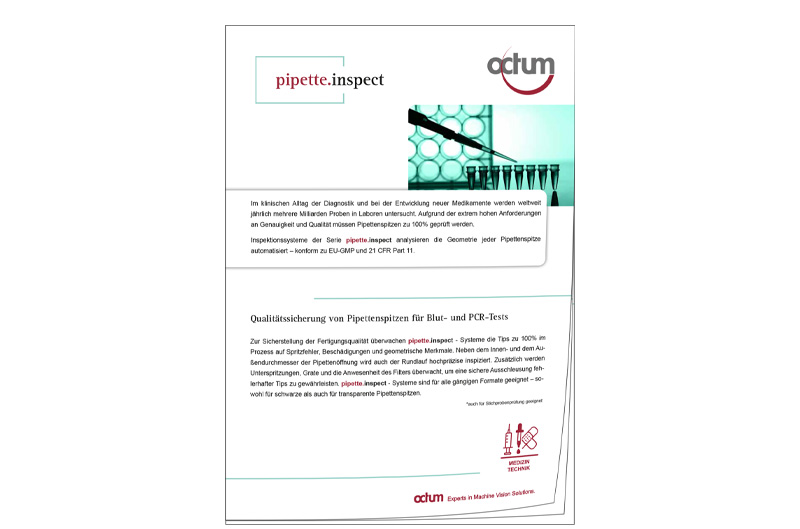

Download Broschüre
