OCTUMISEr – zentrale Software für Cognex In-Sight Kameras

Dezentrale Prüfung – zentrale Steuerung

In Anlagen mit mehreren intelligenten Kameras entsteht schnell eine komplexe Systemlandschaft. Jede Kamera besitzt eigene Prüfprogramme, Einstellungen, Bilder und Benutzerzugänge. Änderungen oder Fehleranalysen können dadurch unnötig aufwendig werden.

OCTUMISEr fasst die angeschlossenen In-Sight Kameras in einer gemeinsamen Bedienoberfläche zusammen.

Die Software ermöglicht:

zentrale Darstellung aller Inspektionsstationen
Visualisierung der Kamerabilder
einheitliche Bedienung mehrerer Kameras
zentrale Verwaltung von Benutzern und Berechtigungen
Speicherung relevanter Prüf- und Fehlerbilder
schnellen Zugriff auf die zuletzt erkannten NOK-Teile
zentrale System- und Diagnosefunktionen

Die vollständige Integration des Cognex In-Sight Explorers ermöglicht es, Prüfprogramme zu bearbeiten, ohne jede Kamera einzeln über einen separaten Arbeitsplatz aufrufen zu müssen.

Ihre Vorteile mit OCTUMISEr

Transparenz über alle Inspektionsstationen

Alle angeschlossenen Kameras und relevanten Prüfergebnisse werden innerhalb einer gemeinsamen Oberfläche dargestellt. Bedienpersonal und Service erkennen schneller, welche Station aktiv ist und an welcher Stelle eine Abweichung aufgetreten ist.

Einheitliche Bedienung

Unterschiedliche Kamerastationen werden über ein gemeinsames Bedienkonzept zusammengeführt. Das reduziert den Schulungsaufwand und erleichtert die Arbeit an Anlagen mit mehreren Prüfpositionen.

Frühe Fehlererkennung

Prüfergebnisse stehen direkt nach dem jeweiligen Prozessschritt zur Verfügung. Fehlerhafte Teile können früh erkannt, dokumentiert und über die Anlagensteuerung ausgeschleust werden.

Weniger Ausschuss und Nacharbeit

Werden Fehler unmittelbar nach ihrer Entstehung erkannt, müssen nachfolgende Produktionsschritte nicht mehr mit fehlerhaften Teilen durchgeführt werden. Das kann Ausschuss, Materialverbrauch und Nacharbeitskosten reduzieren.

Zentrale Systemverwaltung

Benutzer, Rechte, Prüfprogramme, Bilder und Backups können übergreifend verwaltet werden. Das erleichtert den Betrieb komplexer Mehrkamerasysteme.

Bis zu 99 Kameras in einer gemeinsamen Oberfläche

OCTUMISEr unterstützt die gleichzeitige Anbindung von bis zu 99 Cognex In-Sight-Kameras.

In der Regel steuert ein Terminal mehrere Prüfstationen innerhalb einer Produktionslinie. Darüber hinaus ist eine übergeordnete Konfiguration möglich, bei der ein Terminal mehrere Produktionslinien mit jeweils eigenen Prüfstationen zentral steuert und überwacht.

Die Software eignet sich damit sowohl für kompakte Prüfstationen als auch für Maschinen und Produktionslinien mit zahlreichen Inspektionspunkten sowie für die zentrale Steuerung mehrerer Linien.

Typische Anwendungen sind:

mehrere Prüfpositionen an einer Maschine
kombinierte Montage- und Vollständigkeitskontrollen
unterschiedliche Kameras entlang eines Produktionsprozesses
kamerabasierte Prüfung mehrerer Produktseiten
vernetzte Inspektionsstationen in komplexen Anlagen
zentrale Bedienung räumlich verteilter Prüfpositionen
zentrale Steuerung mehrerer Produktionslinien mit eigenen Prüfstationen

Kamerabilder können gemeinsam visualisiert und mithilfe von Zoom- und Pan-Funktionen detailliert betrachtet werden. Die Bedienoberfläche ist für Touchsysteme optimiert.

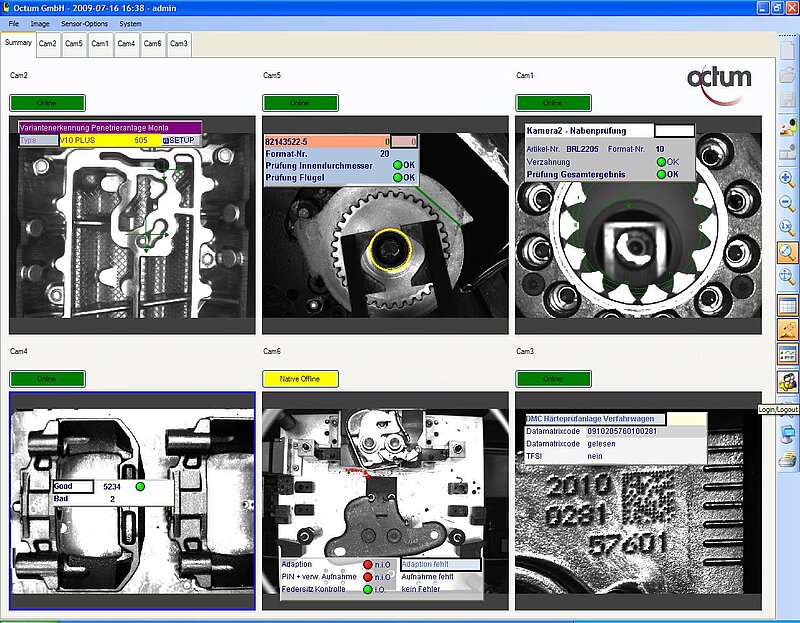

OCTUMISEr-Oberfläche mit sechs Kameraansichten, Statusanzeigen und Prüfergebnissen.

Einheitliche Visualisierung von Prüfergebnissen

Eine zentrale Oberfläche verbessert nicht nur die Bedienung, sondern auch die Reaktionsfähigkeit bei Prozessabweichungen.

OCTUMISEr zeigt die Bilder und Ergebnisse der angeschlossenen Inspektionsstationen übersichtlich an. Abhängig von der Anwendung können Gut-/Schlecht-Ergebnisse, Statusinformationen, Prüfmerkmale und Fehlerbilder dargestellt werden.

Besonders hilfreich ist die Anzeige der zuletzt erkannten NOK-Bilder. Bedienpersonal und Qualitätssicherung können dadurch schneller nachvollziehen:

welches Produkt fehlerhaft bewertet wurde
an welcher Inspektionsstation der Fehler erkannt wurde
welches Prüfmerkmal betroffen war
wie der erkannte Fehler im Kamerabild aussieht

Das verkürzt die Fehlersuche und unterstützt eine gezielte Bewertung von Produktionsabweichungen.

Zentrale Verwaltung von Prüfprogrammen

Produktwechsel, neue Varianten oder angepasste Prüfmerkmale erfordern Änderungen an den Prüfprogrammen der Kameras.

OCTUMISEr ermöglicht ein zentrales Änderungsmanagement, ohne dass jede angeschlossene Kamera direkt und einzeln bedient werden muss. Funktionen des Cognex In-Sight Explorers sind dazu in die Bedienoberfläche von OCTUMISEr eingebettet. Prüfprogramme können somit über eine gemeinsame Oberfläche bearbeitet und zentral verwaltet werden.

Je nach Systemkonfiguration lassen sich Prüfprogramme beziehungsweise Jobs:

zentral auswählen
bearbeiten
verwalten
speichern
sichern
versionieren
den jeweiligen Kameras zuordnen
freigeben oder sperren

Nach einem Neustart kann das zuletzt verwendete Prüfprogramm automatisch wieder geladen werden. Dadurch steht die Anlage schneller mit der vorgesehenen Konfiguration zur Verfügung.

Integrierter Cognex In-Sight Explorer und In-Sight Vision Suite

OCTUMISEr integriert den Cognex In-Sight Explorer vollständig in die zentrale Bedienumgebung. Auch die Visualisierung und Bedienung der neuen Cognex In-Sight Vision Suite ist im OCTUMISEr abgebildet.

Damit bleiben die vertrauten Funktionen zur Erstellung und Parametrierung der In-Sight-Prüfprogramme verfügbar. Gleichzeitig werden sie in ein übergeordnetes Bedien-, Benutzer- und Datenkonzept integriert.

Das bietet Vorteile für:

Applikation und Engineering
Inbetriebnahme
Format- und Variantenwechsel
Diagnose
Service
Optimierung bestehender Prüfprogramme

Der Zugriff auf einzelne Kameras erfolgt kontrolliert über die zentrale Softwareoberfläche. Die Einbindung des In-Sight Explorers beziehungsweise der In-Sight Vision Suite reduziert Medienbrüche und erleichtert die Bedienung und Betreuung umfangreicher Kamerasysteme.

Integrierte Bildspeicherung für Fehleranalyse und Dokumentation

Prüfbilder sind eine wichtige Grundlage für Fehleranalyse, Prozessoptimierung und Qualitätssicherung.

OCTUMISEr kann Kamerabilder zentral und nach anwendungsspezifischen Kriterien speichern. Dabei kann festgelegt werden, ob Bilder mit oder ohne grafisches Overlay abgelegt werden.

Mögliche Speicherkriterien sind beispielsweise:

alle Prüfbilder
ausschließlich NOK-Bilder
ausgewählte Fehlerklassen
bestimmte Formate oder Produkte
definierte Produktionszeiträume
ereignisabhängige Speicherung

Eine integrierte Speicherüberwachung hilft dabei, die verfügbare Speicherkapazität im Blick zu behalten.

Die zentrale Bildablage erleichtert den Vergleich wiederkehrender Fehlerbilder und unterstützt die nachvollziehbare Bewertung von Prozessabweichungen.

Benutzer-, Gruppen- und Rechtemanagement

In Produktionsanlagen müssen unterschiedliche Nutzergruppen auf unterschiedliche Funktionen zugreifen können.

OCTUMISEr bietet eine zentrale Verwaltung von:

Benutzern
Benutzergruppen
Rollen
Berechtigungen
Passwortregeln

Dadurch kann beispielsweise festgelegt werden, wer:

Prüfergebnisse ansehen darf
Formate wechseln darf
Parameter ändern darf
Prüfprogramme bearbeiten darf
Benutzer verwalten darf
Backups oder Wiederherstellungen durchführen darf

Passwortregeln wie Mindestkomplexität und Gültigkeitsdauer können definiert werden. Optional ist eine Anbindung an das kundenseitige Active Directory möglich.

Systemschutz für den Einsatz in der Produktion

Ein Produktionsrechner sollte nur die Funktionen bereitstellen, die für den sicheren Anlagenbetrieb benötigt werden.

In Verbindung mit einem entsprechend konfigurierten Windows kann OCTUMISEr kritische Windows-Funktionen sperren und den Zugriff auf das Betriebssystem einschränken. Damit wird verhindert, dass Bedienpersonal unbeabsichtigt Einstellungen verändert oder nicht freigegebene Funktionen aufruft.

Erforderliche Funktionen werden stattdessen kontrolliert innerhalb der OCTUMISEr-Bedienoberfläche bereitgestellt. So kann beispielsweise der Windows-Datei-Explorer gesperrt werden, während eine eigene Lösung im OCTUMISEr den berechtigten Zugriff auf benötigte Dateien ermöglicht. Über das integrierte Benutzer-, Gruppen- und Rechtemanagement lässt sich dabei festlegen, wer Daten anzeigen, verwalten oder löschen darf. So können unbefugtes Löschen und unbeabsichtigte Datenverluste verhindert werden.

Der Systemschutz unterstützt:

stabile Produktionsabläufe
klar definierte Bedienmöglichkeiten
Schutz vor Fehlbedienung und Datenverlust
kontrollierten Zugriff auf Dateien und administrative Funktionen
rollenbasierte Berechtigungen für die Datenverwaltung
einheitliche Systemkonfigurationen

Das Bedien- und Sicherheitskonzept wird projektspezifisch auf die Maschine, die Nutzergruppen und die betrieblichen Anforderungen abgestimmt.

Backup und Restore für Kamerasysteme

Bei einem Systemausfall zählt nicht nur, ob Daten gesichert wurden. Entscheidend ist auch, wie schnell die Anlage wieder produktionsbereit ist.

OCTUMISEr bietet ein ganzheitliches Backup- und Restore-Konzept für:

Festplatte
Datenbank
angeschlossene Sensoren beziehungsweise Kameras
Prüfprogramme
Systemkonfigurationen

Backups können sowohl zeitgesteuert als auch ereignisgesteuert erstellt und auf separaten Datenträgern gespeichert werden. Eine ereignisgesteuerte Sicherung kann beispielsweise vor oder nach definierten Änderungen an Prüfprogrammen oder Systemkonfigurationen erfolgen.

Im Fehlerfall lassen sich relevante Systembestandteile gezielt wiederherstellen. Das unterstützt eine schnelle Wiederinbetriebnahme und reduziert das Risiko, dass Prüfprogramme oder Konfigurationsdaten verloren gehen.

Schnittstellen und Anlagenintegration

OCTUMISEr wird als Bestandteil einer Maschine oder Produktionslinie in die vorhandene Automatisierungsumgebung integriert.

Für Kommunikation und Datenaustausch stehen abhängig vom Projekt unter anderem folgende Möglichkeiten zur Verfügung:

TCP/IP
digitale Ein- und Ausgänge
PROFINET
EtherNet/IP
SQL-Server-Anbindung

Je nach Systemarchitektur können die Kameras ihre Daten direkt an die SPS übertragen. Auch einzelne Prüfstationen sowie der zentrale OCTUMISEr können Daten an die SPS senden. Dadurch lässt sich der Informationsfluss flexibel an die jeweilige Maschine, Produktionslinie und Steuerungsstruktur anpassen.

Mögliche übertragene Informationen sind:

Gut-/Schlecht-Ergebnisse
Kamerastatus
Prüfbereitschaft
Format- und Jobinformationen
Fehler- und Diagnosemeldungen
Produktionsdaten
Signale zur Ausschleusung

OCTUM betrachtet bei der Systemintegration nicht nur die Kameras, sondern auch Trigger, Taktzeiten, Datenflüsse, SPS-Kommunikation und Bedienkonzept. So entsteht eine durchgängige Integration der Bildverarbeitung in die Automatisierungs- und Prozessumgebung.

SQL-Server-Anbindung für zentrale Job- und Datenverwaltung

Für umfangreichere Anlagenkonzepte kann OCTUMISEr an einen SQL-Server angebunden werden. Die Datenbank kann für die zentrale Verwaltung von produktionslinienabhängigen Auftragsdaten (Formatwahl, Solidatenvorgabe, etc.) eingesetzt werden.

Dadurch erfolgt die Steuerung linienübergreifender Produktionsprozesse zentralisiert und automatisiert.

OCTUMISEr und OCTUMISEr CFR – Funktionen im Überblick

OCTUMISEr führt die Bedienung, Visualisierung und Verwaltung mehrerer Inspektionsstationen in einer zentralen Softwareoberfläche zusammen.

Funktion oder Eigenschaft	OCTUMISEr Basis	OCTUMISEr CFR
Zentrale Bedienung und Überwachung mehrerer Inspektionsstationen	ja	ja
Bis zu 99 In-Sight Kameras	ja	ja
Zentrale Darstellung der Stationen und Kamerabilder	ja	ja
Einheitliche Bedienung mehrerer Kameras	ja	ja
Integrierter In-Sight Explorer	ja	ja
Zentrale Benutzerverwaltung und Zugriffsrechte	ja	ja
Rollenbasierte Rechte	ja	ja
Speicherung relevanter Prüf- und Fehlerbilder	ja	ja
Schneller Zugriff auf zuletzt erkannte NOK-Teile	ja	ja
Backup und Restore	ja	ja
Zentrale System-, Service- und Diagnosefunktionen	ja	ja
Audit Trail für relevante Änderungen	nein	ja
Zentrale Speicherung der Prüfprogramme beziehungsweise Jobs in SQL	nein	ja
Versionierung der Prüfprogramme beziehungsweise Jobs	nein	ja
Definierbare Passwortregeln	ja	ja
Kontrollierte, nachvollziehbare Änderungen an sicherheitsrelevanten Einstellungen	nein	ja
Unterstützung von Anforderungen nach 21 CFR Part 11	nein	ja
Einsatz in regulierten Pharma- und Medizintechnikumgebungen	nein	ja

Mehrsprachige Bedienoberfläche für internationale Anlagen

Produktionsanlagen werden häufig an unterschiedlichen Standorten oder von internationalen Teams eingesetzt.

OCTUMISEr kann mit einer mehrsprachigen Bedienoberfläche ausgestattet werden. Dadurch lässt sich ein einheitliches Bedienkonzept über verschiedene Länder und Produktionsstandorte hinweg umsetzen.

Das unterstützt:

internationale Maschinenprojekte
standortübergreifende Bedienkonzepte
Schulungen in unterschiedlichen Sprachen
standardisierte Benutzerführung

Die erforderlichen Sprachen werden projektspezifisch abgestimmt.

Typische Prüfaufgaben mit OCTUMISEr

OCTUMISEr kann für unterschiedliche Prüfungen mit Cognex In-Sight Kameras eingesetzt werden.

Montage- und Vollständigkeitsprüfung

Kontrolle, ob Bauteile, Dichtungen, Verschlüsse, Clips oder weitere Komponenten vorhanden, korrekt positioniert und vollständig montiert sind.

Maß- und Geometrieprüfung

Prüfung von Abständen, Durchmessern, Winkeln, Positionen und weiteren geometrischen Merkmalen.

Oberflächeninspektion

Erkennung von Kratzern, Verunreinigungen, Materialfehlern, Beschädigungen oder optischen Abweichungen.

Code- und Klarschriftprüfung

Lesen und Verifizieren von Barcodes, Data-Matrix-Codes, Seriennummern, Chargendaten und weiteren Kennzeichnungen.

Etikettenkontrolle

Prüfung von Anwesenheit, Position, Ausrichtung, Druckbild, Inhalt und Lesbarkeit von Etiketten.

Varianten- und Formatkontrolle

Kontrolle, ob das produzierte Teil und das aktive Prüfprogramm zur vorgegebenen Produktvariante passen.

Branchen für OCTUMISEr

OCTUMISEr ist branchenübergreifend für industrielle Produktionsanlagen einsetzbar.

Typische Einsatzfelder sind:

Pharmaindustrie
Medizintechnik
Kosmetik
Verpackungsindustrie
Automotive
Kunststoffverarbeitung
Lebensmittelindustrie
Weitere industrielle Fertigungsbereiche

Technische Übersicht

Anbindung von bis zu 99 Cognex In-Sight Kameras
Zentrale Visualisierung aller Kamerabilder
Zoom- und Pan-Funktionen
Vollständige Integration des In-Sight Explorers
Touch-optimierte Bedienoberfläche
Zentrale Benutzer-, Gruppen- und Rechteverwaltung
Definierbare Passwortregeln
Optionale Active-Directory-Anbindung
Bildspeicherung mit oder ohne Overlay
Anzeige der letzten NOK-Bilder
Überwachung des verfügbaren Speicherplatzes
Automatischer Start mit dem zuletzt verwendeten Prüfprogramm
TCP/IP, digitale IO, PROFINET und EtherNet/IP
SQL-Server-Anbindung
Mehrsprachige Bedienoberfläche
Backup- und Restore-Funktionen
CFR-Variante mit Audit Trail und Jobversionierung

OCTUMISEr als Teil einer vollständigen Prüflösung

OCTUM liefert OCTUMISEr nicht als isolierte Softwarekomponente. Als Systemintegrator stimmt OCTUM Kameras, Optiken, Beleuchtungen, Prüfprogramme, Rechnerhardware, Bedienung, Schnittstellen und Maschinenintegration auf die jeweilige Anwendung ab.

Zum Leistungsumfang können gehören:

Analyse der Prüfaufgabe
Auswahl und Auslegung der In-Sight Kameras
Beleuchtungs- und Optikkonzept
Erstellung der Prüfprogramme
Konfiguration von OCTUMISEr
SPS- und Anlagenintegration
Benutzer- und Rechtekonzept
Bild- und Datenspeicherung
Backup- und Restore-Konzept
Inbetriebnahme
Schulung
Support und Erweiterung

Häufige Fragen

Was ist OCTUMISEr?

OCTUMISEr ist eine zentrale Bedien-, Visualisierungs- und Verwaltungssoftware für vernetzte Cognex In-Sight Kameras. Die Software führt Kamerabilder, Prüfergebnisse, Benutzerverwaltung, Bildspeicherung und Systemfunktionen innerhalb einer gemeinsamen Oberfläche zusammen.

Wie viele Kameras können mit OCTUMISEr verbunden werden?

OCTUMISEr unterstützt bis zu 99 Cognex In-Sight Kameras innerhalb eines Systems.

Führt OCTUMISEr die eigentliche Bildverarbeitung aus?

Die Prüfprogramme werden auf den angeschlossenen In-Sight Smart-Kameras ausgeführt. OCTUMISEr übernimmt die zentrale Bedienung, Visualisierung, Verwaltung, Datenspeicherung und Integration der Kameras.

Können vorhandene Cognex In-Sight Kameras eingebunden werden?

Grundsätzlich ist OCTUMISEr für vernetzte Cognex In-Sight Kameras vorgesehen. Ob vorhandene Kameramodelle, Firmwarestände und Prüfprogramme übernommen werden können, wird im Rahmen der technischen Bestandsaufnahme geprüft.

Können mehrere Kamerabilder gleichzeitig angezeigt werden?

Ja. OCTUMISEr visualisiert die angeschlossenen Inspektionsstationen innerhalb einer gemeinsamen Oberfläche. Kamerabilder können dabei auch vergrößert und verschoben werden.

Können NOK-Bilder gespeichert werden?

Ja. Bilder können abhängig von der Konfiguration mit oder ohne Overlay gespeichert werden. Die zuletzt erkannten NOK-Bilder stehen für eine schnelle Fehleranalyse zur Verfügung.

Unterstützt OCTUMISEr ein zentrales Benutzerkonzept?

Ja. Benutzer, Gruppen, Rechte und Passwortregeln können zentral verwaltet werden. Optional ist eine Verbindung zum Active Directory des Kunden möglich.

Ist OCTUMISEr für Pharma und Medizintechnik geeignet?

Für regulierte Produktionsumgebungen steht OCTUMISEr CFR zur Verfügung. Diese Variante bietet unter anderem Audit Trail, rollenbasierte Benutzerverwaltung, zentrale Datenarchivierung und Jobversionierung. Die konkrete regulatorische Auslegung erfolgt projektspezifisch.

Können Backups automatisch erstellt werden?

Ja. Zeitgesteuerte Backups auf separaten Datenträgern sowie Wiederherstellungsfunktionen für Festplatte, Datenbank und Kamerasysteme sind vorgesehen.

Lässt sich OCTUMISEr in bestehende Anlagen nachrüsten?

Eine Integration in bestehende Anlagen ist grundsätzlich möglich. Dafür werden Kameramodelle, Netzwerk, Rechnerhardware, SPS-Schnittstellen, bestehende Prüfprogramme und Bedienkonzept technisch geprüft.

Mehrere Kameras. Eine zentrale Oberfläche.

Sie möchten mehrere Cognex In-Sight Kameras einheitlich bedienen, Prüfprogramme zentral verwalten und Fehlerbilder schneller analysieren?

Wir entwickeln ein OCTUMISEr-Konzept, das zu Ihrer Maschine, Ihren Kameras, Ihren Benutzerrollen und Ihren Dokumentationsanforderungen passt.

OCTUM GmbH

Renntalstraße 16
74360 Ilsfeld, Germany

Tel: +49 7062 91494-0
E-Mail: info@octum.de
